HMI VIPA ECO Panels

HMI (Interfaz Hombre-Máquina) VIPA ECO Panels

Los nuevos eco Panels permiten posibilidades completamente nuevas y atractivas para los ingenieros de sistemas: visualización eficiente a precios atractivos: múltiples posibilidades de aplicación. Las series ecoPanel no sólo se distinguen por su fiabilidad y sus prestaciones, sino también por una insuperable relación precio-rendimiento. Por supuesto, también prestamos atención a la durabilidad y la calidad de los productos. Esto se consigue, entre otras cosas, por una construcción especial, que permite un funcionamiento libre de ventilador y disco. Esto significa que no hay partes móviles dentro de la unidad.
Los ecoPanels VIPA en combinación con Movicon basic (licencia básica ilimitada y completa) ofrece ventajas incomparables. El software concentra la poderosa tecnología Movicon de forma simplificada en un entorno de edición extremadamente fácil de usar. Esto permite una alta escalabilidad y un aumento considerable de rendimiento para cada proyecto.
  • Manual de producto
  • Manual de producto
  • Software
  • Software
  • Ficha de producto
  • Ficha de producto

Características HMI VIPA ECO Panels

  • Tamaño display: 4,3″ y 7″
  • Tipo de display: TFT Color
  • Procesador: ARM11 533MHz+

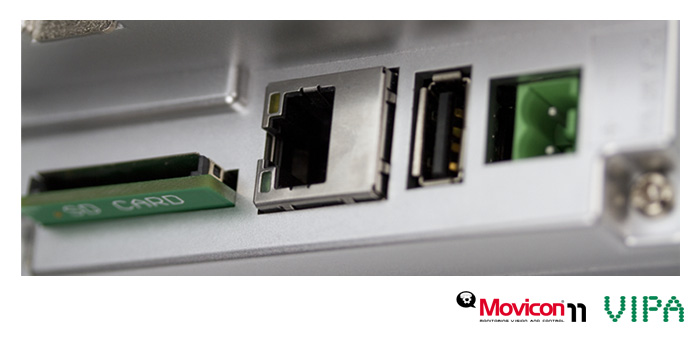

  • Interfaces: RS232, RS485, RS422, MPI, PROFIBUS-DP esclavo, Ethernet RJ45, USB-A, USB-B (dependiendo del tipo de panel)
  • Memoria: ya integrada, también ampliable con SD, MMC y CF
  • Incluye VIPA PLCTOOL (permite cargar/descargar programas de VIPA y controladores basados en Step7, leer el buffer de diagnóstico, así como parar y arrancar las CPUs conectadas sin usar una unidad de programación)
  • Incluye el sistema operativo Windows Embedded CE 6.0 Core y el sistema de visualización MoviconBASIC
  • HMI VIPA – ECO Panels

    HMI VIPA – ECO Panels
    ModeloDescripción

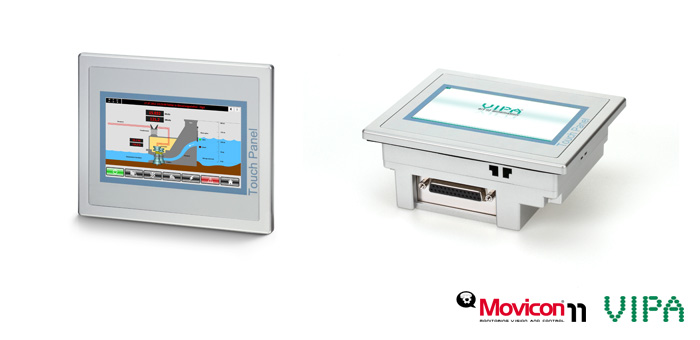

    62E-MDC0-DHEcoPanel TP604LC – color 4,3″ / LCD TFT res: 480 x 272
    puertos: 1 USB-A + 1 port RS232 + 1 port RS232/ RS422/485 + 1 port Ethernet 10/100 RJ45 (MPI opcional)
    slot para memoria SD/MMC / CPU ARM11 de 533MHz Memoria flash: 128 Mb / Memoria RAM: 128 Mb
    Windows CE 6.0 Embedded + Movicon Basic

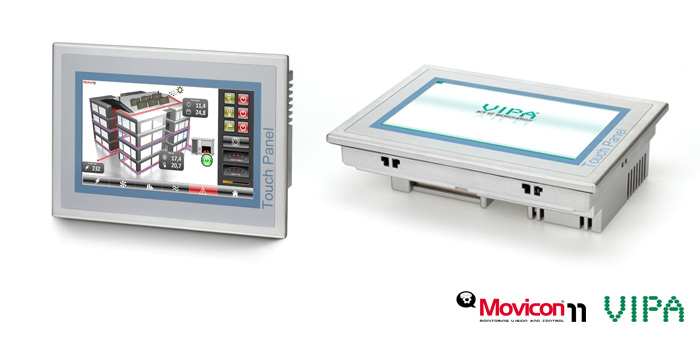

    62H-MDC0-DHEcoPanel TP607LC – color 7″ WGA / LCD TFT res: 800 x 480
    puertos: 1 USB-A + 1 port RS232 + 1 port RS232/ RS422/485 + 1 port Ethernet 10/100 RJ45 (MPI opcional)
    slot para memoria SD/MMC / CPU ARM11 de 533MHz Memoria flash: 128 Mb / Memoria RAM: 128 Mb
    Windows CE 6.0 Embedded + Movicon Basic
    961-0MP0Interfase MPI/ Profibus DP para Eco Panels
  • HMI VIPA – Movicon 11 Scada/HMI

    La primer y única plataforma SCADA HMI completamente basada en tecnologías XML y Web Services, desde Windows Vista™ a Windows CE™.

    Escalabilidad

    Movicon™ 11 es una plataforma de software todo-en-uno desde Windows™ CE a Windows™ Vista. Lo que hace tan especial a Movicon™ 11 es que puede contar con una única plataforma en su compañía y utilizarla para micro-aplicaciones en terminales HMI y/o aplicaciones medianas y grandes para plantas de manufactura.

    Accesibilidad

    Movicon™ 11 está basado completamente en XML. Los proyectos son simples archivos XML, los cuales pueden ser accedidos y editados por otros editores. Esta plataforma está siempre abierta a la integración y customización con el mundo de aplicaciones Windows™. Los proyectos pueden ser agrupados en estructuras jerárquicas y distribuirse o compartirse.

    Seguridad

    Movicon™ 11 garantiza la máxima seguridad de los datos. Los proyectos, aún siendo basados en XML, pueden ser encriptados con algoritmos de codificación de 128 bits. La normativa FDA CFR21 Parte 11 está completamente integrada en la plataforma, permitiendo crear en forma extremadamente fácil aplicaciones compatibles con FDA. El administrador de Passwords de Usuarios garantiza seguridad de acceso por nivel y/o área. La integración con Visual Source Safe garantiza que todo su trabajo se mantiene resguardado.

    Estándares

    Movicon™ 11 está basado completamente en tecnologías estándar, asegurando que sus inversiones estén bien protegidas. Las tecnologías XML, ODBC, OPC, VBA, SOAP, Web Services, TCP-IP and SQL han sido integradas en la plataforma para garantizar transparencia y facilidad en el acceso a los datos.

    Rendimiento

    Movicon™ 11 ha mejorado su rendimiento al haber renovado su concepto de tecnología “basada en excepciones”, y a su motor gráfico basado en SVG (Scalable Vectorial Graphics).

    Conectividad

    Movicon™ 11 ha implementado una nueva generación de drivers de comunicaciones. Estos drivers incluyen funcionalidades tales como importación automática de etiquetas (Tags), conectividad remota via modem, concepto multi-estación para protocolos punto a punto, el concepto de bridging para teleservicios en PLCs, prueba de cable inmediata. Estos drivers garantizan total configuración y posibilidad de comunicación según eventos, también con lógica VBA personalizada. Adicionalmente a la biblioteca gratuita de drivers que trae incluída, , Movicon™ 11 le provee total conectividad vía OPC Da, tanto con tecnologías OPC DA y OPC XML DA, y ambas tanto como Cliente y como Servidor.

    Interconexión muy eficiente

    Movicon™ 11 fortalece la tecnología de interconexión ya avanzada de Movicon, con mayor eficiencia y rendimiento basado en tecnologías multiplataforma emergentes como SOAP (Simple Object Access Protocol) y SOA (Service Oriented Application). El proyecto Movicon ™ puede ser indiferentemente Servidor o Cliente. Los proyectos Cliente pueden ser distribuídos y ejecutados localmente en el cliente al mismo tiempo que residen en el servidor central. Adicionalmente, la interconexión de Movicon™ puede ser aplicada a cualquier integración de redes de negocios, de acuerdo a los requerimientos del administrador de red: además de TCP-IP, también soporta los protocolos UDP y HTTP. La funcionalidad de interconexión administra conexiones remotas automáticamente vía RAS. Movicon™ 11 integra la tecnología de Web Services, permitiendo respaldar distribución de información a redes públicas (a través de internet) con seguridad provista por tecnologías “Firewall-friendly” adoptadas.

    Arquitectura compatible con Web

    Movicon™ 11 ha renovado su tecnología Web Client. Su innovadora arquitectura basada en JAVA (que se integra correctamente con tecnologías XML, SVG, Web Services), permite acceso a servidores utilizando un navegador de internet en cualquier plataforma (Windows™, Linux, Palm, PocketPC y teléfonos Javaphones gracias a J2ME). Plataforma Multiusuario, bidireccionalidad, rendimiento y seguridad están también garantizadas para contribuir a reducir costos y mantenimiento. Los servidores pueden ser tanto Windows™ Vista/XP como Windows™ CE.

    SoftLogic IEC 61131-3

    Movicon™ 11 integra el Logicon SoftPLC para garatizar un único ambiente de programación, así sea del lado del SCADA/HMI o del SoftPLC. Esta integración le permite sincronizar un único Tag DB con el único editor, ahorrando tiempo de desarrollo al mismo tiempo que mejora la potencialidad significativamente. SoftLogic provee un potente ambiente de programación con los 5 lenguajes IEC1131, potentes funciones de debug y documentación, y un runtime real-time, tanto para Win32 como para WinCE.
