HMI VIPA Paneles de texto

Pantallas Industriales HMI (Interfaz Hombre-Máquina)

Características de los Paneles de Texto VIPA.

Características comunes de los Paneles de Texto VIPA

  • Para aplicaciones con PLCs VIPA y S7-300 / S7-400 de Siemens
  • 2×20 caracteres
  • Display de texto retroiluminado
  • Interfase MPI
  • Carcaza robusta construída en Zinc
  • Fácil montaje con tornillos integrados 90° twist-latches
  • Protección industrial IP65 (cara frontal)
  • Personalización del panel frontal a solicitud del cliente

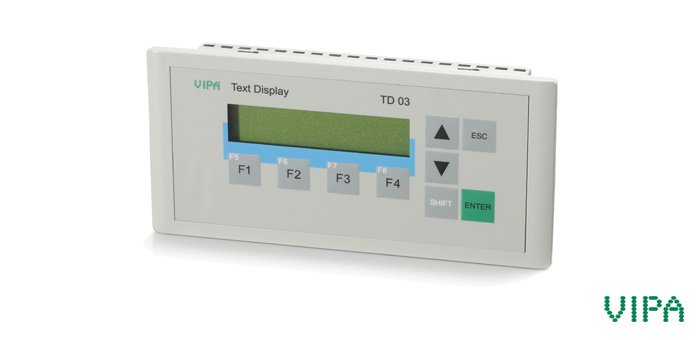

Características específicas Display de texto VIPA TD 03

  • Incluye herramienta de programación de VIPA TD-Wizard
  • 5 teclas de sistema / 8 teclas de función
  • Menú de navegación en Inglés y Alemán

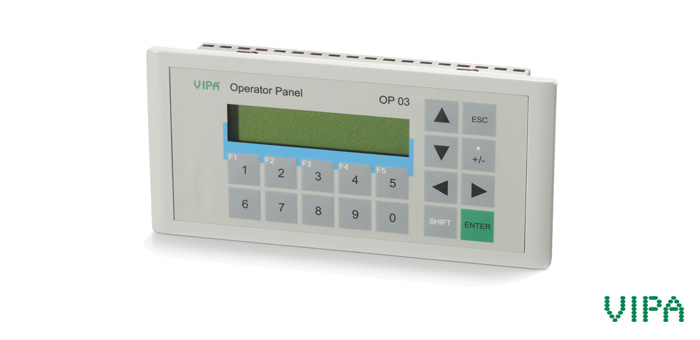

Características específicas Panel de Operador VIPA OP 03

  • 256kB memoria de usuario para la administración y manejo de operación, notificación y datos
  • Conexión de hasta 2 CPUs posible a cualquier OP03
  • Menú en 5 idiomas
  • Parametrizable con ProTool, ProTool/Pro y VIPA OP-Manager
  • 8 teclas de sistema / 5 teclas de función / 10 teclas alfanuméricas

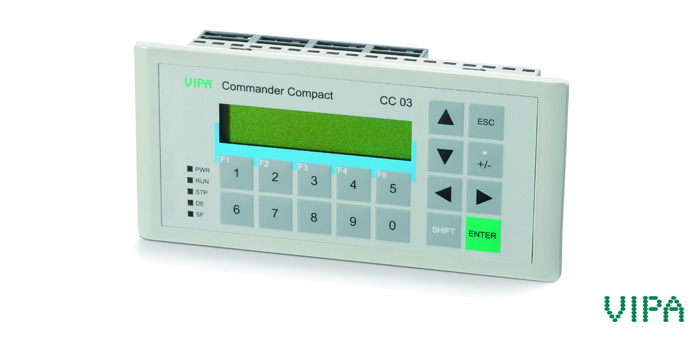

Características específicas Commander Compact VIPA CC 03

  • CPU integrada programable con Step®7 de Siemens
  • Memoria de trabajo 16kB / Memoria de carga 24kB (PLC)
  • Entradas y salidas digitales integradas
  • Expandible con Entradas y Salidas Digitales y Analógicas
  • Interfase Profibus DP-Slave integrada (opcional)
  • 256kB memoria de usuario para la administración y manejo de operación, notificación y datos
  • Menú en 5 idiomas
  • Parametrizable con ProTool, ProTool/Pro y VIPA OP-Manager
  • 8 teclas de sistema / 5 teclas de función / 10 teclas alfanuméricas

Modelos de pantallas HMI VIPA Paneles de texto

Display de texto TD 03

Modelo Descripción
603-1TD00 TD 03 – Display de texto para CPU’s VIPA 2 líneas de 20 caracteres protocolo MPI / MP²I – incluye software (text designer)

Panel de Operador OP 03

Modelo Descripción
603-1OP00 OP 03 – Panel de Operación 2 líneas de 20 caracteres protocolo MP²I – 256 kB de memoria, 4096 variables

Commander Compact CC 03

Modelo Descripción
603-1CC21 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 16/24kB trabajo/carga MMC 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
603-1CC22 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 24/32kB trabajo/carga MMC 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
603-1CC23 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 32/40kB trabajo/carga MMC 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
603-2CC21 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 16/24kB trabajo/carga MMC Profibus DP esclavo 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
603-2CC22 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 24/32kB trabajo/carga MMC Profibus DP esclavo 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
603-2CC23 CC 03 – Commander Compact display + PLC 2 líneas de 20 caracteres + CPU 32/40kB trabajo/carga MMC Profibus DP esclavo 16 entradas + 16 salidas 24VCC 1A incluidas hasta 4 SM (E/S) o EM (E/S) con cable de expansión 660-0KB00
660-0KB00 Cable de expansión de E/S para CC03 hasta 4 módulos 100V ó 200V 0,5mts.

Accesorios

Modelo Descripción
660-0KB00 Periphery expansion cable CC 03 for up to 4 expansion modules EM 123 or System 200V module, 0,5m
670-0KB00 OP/AG-cable 0°/90° with PG-/Diagnostic port for VIPA CC 03, OP 03, TD 03
670-0KB01 OP/AG-cable 90°/90° with PG-/Diagnostic port for VIPA CC 03, OP 03, TD 03
