HMI VIPA Professional Panels

Pantallas Industriales HMI

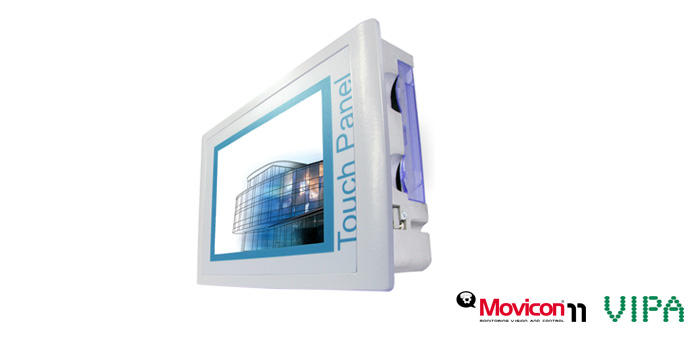

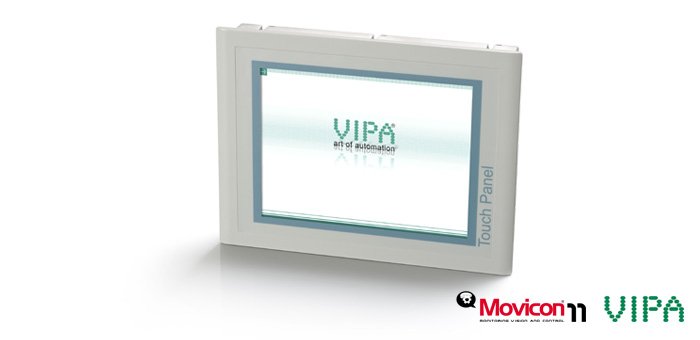

La familia Touch Panel VIPA es adecuada para todas las aplicaciones en fábrica, procesos y automatización de edificios. Debido a su carcasa de aluminio fundido los VIPA Touch Panels son particularmente robustos mecánicamente. Con la protección frontal IP65, estos dispositivos también se adecuan en ambientes industriales duros.
El Touch Panel VIPA con display TFT 4.3” a 12.1”. El diseño compacto permite el uso de paneles táctiles VIPA también en espacios reducidos. Los paneles pueden ser operados ya sea horizontal o verticalmente.

Características de las pantallas HMI VIPA Professional Panels

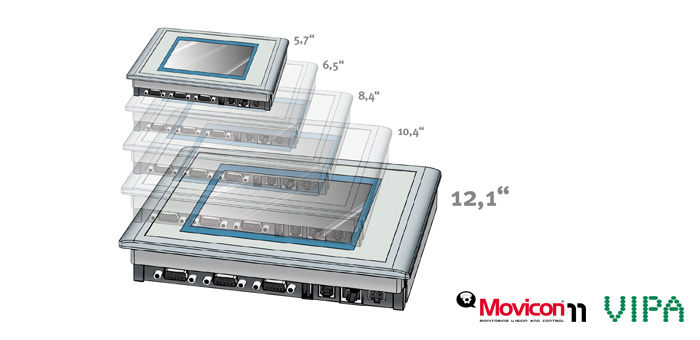

  • Tamaños de display: 5,7” hasta 12,1”
  • Tipo de display: TFT color
  • Procesador: XScale 800 MHz
  • Interfaces: RS232, RS485, RS422, MPI, PROFIBUS-DP esclavo, Ethernet RJ45, USB-A, USB-B (dependiendo del tipo de panel)
  • Memoria: ya integrada, ampliable también con tarjetas SD, MMC y CF
  • Incluye VIPA PLCTOOL (permite cargar/descargar programas de VIPA- y controladores basados en Step7, leer el buffer de diagnóstico, así como parar y arrancar las CPUs conectadas sin usar una unidad de programación)
  • Incluye el sistema operativo Windows Embedded CE 6.0 Professional y el sistema de visualización Movicon
  • Modelos con comunicación CAN open
  • Sistema SCADA incluído (Movicon), compatible con Wonderware y otros
  • Carcaza robusta en aluminio
  • Seteo del display Horizontal o Vertical
  • Montaje sencillo con tonillos integrados 90° twist – latches
  • Protección Industrial IP65 (cara frontal)

Modelos de pantallas HMI VIPA Professional Panels

VIPA Professional Panels

Modelo Descripción
62F-FEE0-CB TouchPanel TP605CQ color 5,7″ QVGA / LCD TFT display 480 x 640 ó 640 x 480 1 port MPI/Profibus-DP + 1 USB-B para configuración + 1 USB-A + 1 port RS232 + 1 port RS422/485 + port Ethernet 10/100 RJ45, slot para memoria CF card y SD/MMC / CPU Xscale de 800MHz Memoria de trabajo: 128 Mb / Memoria de usuario: 2 Gb Windows CE 6.0 Embedded + Movicon runtime
62G-FEE0-CB TouchPanel TP606C color 6,5″ VGA / LCD TFT display 480 x 640 ó 640 x 480 1 port MPI/Profibus-DP + 1 USB-B para configuración + 1 USB-A + 1 port RS232 + 1 port RS422/485 + 2 port Ethernet 10/100 RJ45, slot para memoria CF card y SD/MMC / CPU Xscale de 800MHz Memoria de trabajo: 128 Mb / Memoria de usuario: 2 Gb Windows CE 6.0 Embedded + Movicon runtime
62I-IEE0-CB TouchPanel TP608C – color 8,4″ SVGA / LCD TFT 1 port MPI/Profibus-DP + 1 USB-B para configuración + 1 USB-A + 1 port RS232 + 1 port RS422/485 + 2 port Ethernet 10/100 RJ45, slot para memoria CF card y SD/MMC / CPU Xscale de 800MHz Memoria de trabajo: 128 Mb / Memoria de usuario: 2 Gb Windows CE 6.0 Embedded + Movicon runtime
62K-JEE0-CB TouchPanel TP610C – color 10,4″ SVGA / LCD TFT 1 port MPI/Profibus-DP + 1 USB-B para configuración + 2 USB-A + 1 port RS232 + 1 port RS422/485 + 2 port Ethernet 10/100 RJ45, slot para memoria CF card y SD/MMC / CPU Xscale de 800MHz Memoria de trabajo: 128 Mb / Memoria de usuario: 2 Gb Windows CE 6.0 Embedded + Movicon runtime
62M-JEE0-CB TouchPanel TP612C – color 12,1″ SVGA / LCD TFT 1 port MPI/Profibus-DP + 1 USB-B para configuración + 2 USB-A + 1 port RS232 + 1 port RS422/485 + 2 port Ethernet 10/100 RJ45, slot para memoria CF card y SD/MMC / CPU Xscale de 800MHz Memoria de trabajo: 128 Mb / Memoria de usuario: 2 Gb Windows CE 6.0 Embedded + Movicon runtime

Movicon 11 Scada/HMI

HMI VIPA – Movicon 11 Scada/HMI La primer y única plataforma SCADA HMI completamente basada en tecnologías XML y Web Services, desde Windows Vista™ a Windows CE™.

Escalabilidad

Movicon™ 11 es una plataforma de software todo-en-uno desde Windows™ CE a Windows™ Vista. Lo que hace tan especial a Movicon™ 11 es que puede contar con una única plataforma en su compañía y utilizarla para micro-aplicaciones en terminales HMI y/o aplicaciones medianas y grandes para plantas de manufactura.

Accesibilidad

Movicon™ 11 está basado completamente en XML. Los proyectos son simples archivos XML, los cuales pueden ser accedidos y editados por otros editores. Esta plataforma está siempre abierta a la integración y customización con el mundo de aplicaciones Windows™. Los proyectos pueden ser agrupados en estructuras jerárquicas y distribuirse o compartirse.

Seguridad

Movicon™ 11 garantiza la máxima seguridad de los datos. Los proyectos, aún siendo basados en XML, pueden ser encriptados con algoritmos de codificación de 128 bits. La normativa FDA CFR21 Parte 11 está completamente integrada en la plataforma, permitiendo crear en forma extremadamente fácil aplicaciones compatibles con FDA. El administrador de Passwords de Usuarios garantiza seguridad de acceso por nivel y/o área. La integración con Visual Source Safe garantiza que todo su trabajo se mantiene resguardado.

Estándares

Movicon™ 11 está basado completamente en tecnologías estándar, asegurando que sus inversiones estén bien protegidas. Las tecnologías XML, ODBC, OPC, VBA, SOAP, Web Services, TCP-IP and SQL han sido integradas en la plataforma para garantizar transparencia y facilidad en el acceso a los datos.

Rendimiento

Movicon™ 11 ha mejorado su rendimiento al haber renovado su concepto de tecnología “basada en excepciones”, y a su motor gráfico basado en SVG (Scalable Vectorial Graphics).

Conectividad

Movicon™ 11 ha implementado una nueva generación de drivers de comunicaciones. Estos drivers incluyen funcionalidades tales como importación automática de etiquetas (Tags), conectividad remota via modem, concepto multi-estación para protocolos punto a punto, el concepto de bridging para teleservicios en PLCs, prueba de cable inmediata. Estos drivers garantizan total configuración y posibilidad de comunicación según eventos, también con lógica VBA personalizada. Adicionalmente a la biblioteca gratuita de drivers que trae incluída, , Movicon™ 11 le provee total conectividad vía OPC Da, tanto con tecnologías OPC DA y OPC XML DA, y ambas tanto como Cliente y como Servidor.

Interconexión muy eficiente

Movicon™ 11 fortalece la tecnología de interconexión ya avanzada de Movicon, con mayor eficiencia y rendimiento basado en tecnologías multiplataforma emergentes como SOAP (Simple Object Access Protocol) y SOA (Service Oriented Application). El proyecto Movicon ™ puede ser indiferentemente Servidor o Cliente. Los proyectos Cliente pueden ser distribuídos y ejecutados localmente en el cliente al mismo tiempo que residen en el servidor central. Adicionalmente, la interconexión de Movicon™ puede ser aplicada a cualquier integración de redes de negocios, de acuerdo a los requerimientos del administrador de red: además de TCP-IP, también soporta los protocolos UDP y HTTP. La funcionalidad de interconexión administra conexiones remotas automáticamente vía RAS. Movicon™ 11 integra la tecnología de Web Services, permitiendo respaldar distribución de información a redes públicas (a través de internet) con seguridad provista por tecnologías “Firewall-friendly” adoptadas.

Arquitectura compatible con Web

Movicon™ 11 ha renovado su tecnología Web Client. Su innovadora arquitectura basada en JAVA (que se integra correctamente con tecnologías XML, SVG, Web Services), permite acceso a servidores utilizando un navegador de internet en cualquier plataforma (Windows™, Linux, Palm, PocketPC y teléfonos Javaphones gracias a J2ME). Plataforma Multiusuario, bidireccionalidad, rendimiento y seguridad están también garantizadas para contribuir a reducir costos y mantenimiento. Los servidores pueden ser tanto Windows™ Vista/XP como Windows™ CE.

SoftLogic IEC 61131-3

Movicon™ 11 integra el Logicon SoftPLC para garatizar un único ambiente de programación, así sea del lado del SCADA/HMI o del SoftPLC. Esta integración le permite sincronizar un único Tag DB con el único editor, ahorrando tiempo de desarrollo al mismo tiempo que mejora la potencialidad significativamente. SoftLogic provee un potente ambiente de programación con los 5 lenguajes IEC1131, potentes funciones de debug y documentación, y un runtime real-time, tanto para Win32 como para WinCE.
