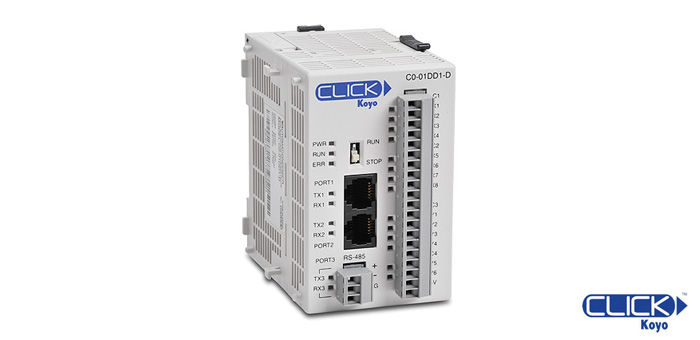

PLC CLICK Koyo

Programmable Logic Controller

PLC CLICK Koyo

Programmable Logic Controller

El nuevo PLC Click de Koyo es excelente para nuevos usuarios, a partir de CPUs simples con pocas entradas y salidas integradas, este sistema puede ampliarse hasta 142 E/S con módulos de fácil montaje. El software de programación (gratuito) es sencillo para usuarios poco experimentados, pero sus instrucciones abarcan desde simples contactos hasta instrucciones matemáticas complejas, manejo de datos, etc. Las CPU poseen puertos de comunicaciones con protocolo Modbus RTU y ASCII.

Características generales de las CPU Click

  • Admiten hasta 8 módulos de expansión de entradas y salidas
  • Opciones con salidas a relé o a transistor
  • Alimentación 24VCC
  • Comunicación Modbus RTU / Modbus TCP
  • Programación en lenguaje de contactos (ladder)
  • Software de programación sin cargo
  • 2000 relés internos / 500 temporizadores / 250 contadores…
  • Datos enteros, dobles, reales, textos…
  • Con un repertorio de sólo 21 instrucciones se resuelven aplicaciones simples y complejas
  • Reloj/calendario en CPU standard y analógica, soportado por batería opcional.
  • Indicadores de estado de comunicaciones para cada puerto

Variantes de CPU

  • C0-00 = básica con 8 entradas + 6 salidas digitales / 2 puertos RS232
  • C0-01 = standard con 8 entradas + 6 salidas digitales / 2 puertos RS232 + 1 puerto RS485
  • C0-02 = analógica con 4 entradas + 4 salidas digitales / 2 entradas + 2 salidas analógicas 2 puertos RS232 + 1 RS485
  • C0-10 = Ethernet básica con 8 entradas + 6 salidas digitales / 1 puerto Ethernet + puerto RS232
  • C0-11 = Ethernet standard con 8 entradas + 6 salidas digitales / 1 puerto Ethernet + puerto RS232+ 1 puerto RS485

Módulos de expansión, CPUs y accesorios para PLC CLICK Koyo

CPU's standard

2 puertos RS232 + 1 puerto RS485

Modelo Descripción
C0-01DD1-D PLC 8 entradas digitales + 6 salidas digitales NPN
C0-01DD2-D PLC 8 entradas digitales + 6 salidas digitales PNP
C0-01DR-D PLC 8 entradas digitales + 6 salidas a relé
C0-01AR-D PLC 8 entradas digitales + 6 salidas a relé

CPU's analógicas

2 puertos RS232 + 1 puerto RS485

Modelo Descripción
C0-02DD1-D PLC 4 entradas + 4 salidas digitales NPN / 2 entradas + 2 salidas analógicas
C0-02DD2-D PLC 4 entradas + 4 salidas digitales PNP / 2 entradas + 2 salidas analógicas
C0-02DR-D PLC 4 entradas + 4 salidas digitales / 2 entradas + 2 salidas analógicas

CPU's Ethernet básicas

1 puerto Ethernet + 1 puerto RS232

Modelo Descripción
C0-10DD1E-D PLC 8 entradas + 6 salidas digitales NPN
C0-10DD2E-D PLC 8 entradas + 6 salidas digitales PNP
C0-10DRE-D PLC 8 entradas digitales + 6 salidas a relé
C0-10ARE-D PLC 8 entradas digitales 110VCA + 6 salidas a relé con Ethernet

CPU's Ethernet standard

1 puerto Ethernet + 1 puerto RS232 + 1 puerto RS485

Modelo Descripción
C0-11DD1E-D PLC 8 entradas + 6 salidas digitales NPN
C0-11DD2E-D PLC 8 entradas + 6 salidas digitales PNP
C0-11DRE-D PLC 8 entradas digitales + 6 salidas a relé
C0-11ARE-D PLC 8 entradas digitales 110VCA + 6 salidas a relé

Entradas / Salidas Discretas

Modelo Descripción
C0-08ND3 módulo de 8 entradas digitales 24VCC
C0-08ND3-1 módulo de 8 entradas digitales 5VCC
C0-08NE3 módulo de 8 entradas digitales 24VCC/CA
C0-08NA módulo de 8 entradas digitales 110VCA
C0-16ND3 módulo de 16 entradas digitales 24VCC
C0-16NE3 módulo de 16 entradas digitales 24VCC/CA
C0-08TD1 módulo de 8 salidas digitales NPN
C0-08TD2 módulo de 8 salidas digitales PNP
C0-08TA módulo de 8 salidas digitales a triac
C0-16TD1 módulo de 16 salidas digitales NPN
C0-16TD2 módulo de 16 salidas digitales PNP
C0-04TRS módulo de 4 salidas a relé
C0-08TR módulo de 8 salidas a relé
C0-08CDR módulo de 8 entradas ±12/24VCC + 4 salidas a relé 1A
C0-16CDD1 módulo de 8 entradas ±24VCC + 8 salidas digitales NPN
C0-16CDD2 módulo de 8 entradas ±24VCC + 8 salidas digitales PNP

Entradas / Salidas Analógicas

Modelo Descripción
C0-04AD-1 módulo de 4 entradas analógicas 0-20mA
C0-04AD-2 módulo de 4 entradas analógicas 0-10VCC
C0-04DA-1 módulo de 4 salidas analógicas 4-20mA
C0-04DA-2 módulo de 4 salidas analógicas 0-10VCC
C0-4AD2DA-1 módulo de 4 entradas + 2 salidas analógicas 4-20mA
C0-4AD2DA-2 módulo de 4 entradas + 2 salidas analógicas 0-10VCC
C0-04RTD módulo de 4 entradas RTD (Pt100/Pt1000…)
C0-04THM módulo de 4 entradas de termocuplas

Accesorios

Modelo Descripción
ZL-C0-CBL20 cable Ziplink 0,5m entre módulo de 16 E/S y base ZL-RTB20
ZL-C0-CBL20-1 cable Ziplink 1m entre módulo de 16 E/S y base ZL-RTB20
ZL-C0-CBL20-2 cable Ziplink 2m entre módulo de 16 E/S y base ZL-RTB20
ZL-RTB20 base Ziplink para 16 E/S (bornera sin leds)
