PLC VIPA 100V

El Sistema de Control Compacto

PLC VIPA 100V

El Sistema de Control Compacto

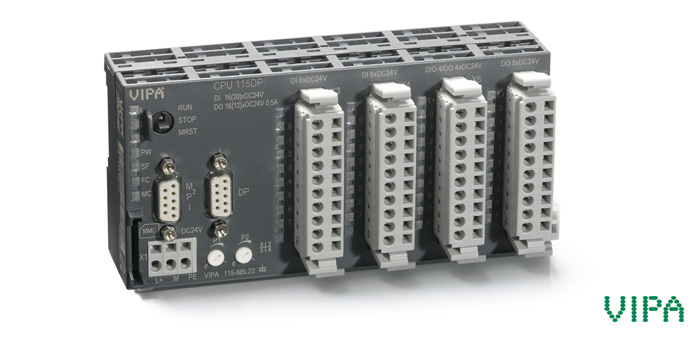

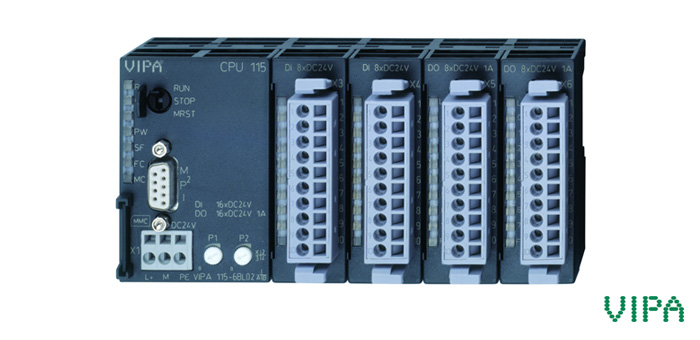

El PLC VIPA 100V es un Micro PLC programable con STEP®7 de Siemens o WinPLC7 – herramienta de programación de VIPA. Con un diseño compacto, el 100V provee una máxima expansión de hasta 160 puntos I/O de control, entre las I/O integradas en la CPU y los módulos de expansión. Este Micro PLC es especialmente indicado para aplicaciones pequeñas y de bajo costo.

Características del PLC VIPA 100V

  • Programable con Step®7 de Siemens
  • Software de programación WinPLC7 Lite de VIPA incluído con el producto
  • Memoria de trabajo integrada – operación posible sin tarjeta de memoria adicional!
  • Memoria ROM integrada para programa y datos
  • Memoria RAM integrada con súper-capacitor
  • Soporta las tarjetas MMC estándar para salvar programas y datos
  • Interfase MPI on board
  • Slot MMC
  • Reloj de tiempo real
  • Aplicaciones centralizadas y descentralizadas
  • Memoria de trabajo expandible (excepto CPU 112)
  • Diseño compacto
  • Conectores Cage Clamp sin tornillos
  • Conector frontal incluído
  • Montaje sobre Riel DIN de 35mm estándar
  • Certificación UL estándar

Módulos de expansión, CPUs y accesorios para PLC VIPA 100V

CPUs

Modelo Descripción
112-4BH02 CPU 112 – Micro PLC 16 I/O DC 24V, 8/16kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Periferia: DI 8xDC 24V, DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, no expandible, incl. software de programación WinPLC7lite
114-6BJ02 CPU 114 – Micro PLC 24 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, de las cuales 2xPWM, 50kHz, expandible, incl. software de programación WinPLC7lite
114-6BJ52 CPU 114R – Micro PLC 24 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DO 8xrelays, expandible, incl. software de programación WinPLC7lite
115-6BL02 CPU 115 – Micro PLC 32 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, de las cuales 2xPWM, 50kHz, expandible, incl. software de programación WinPLC7lite
115-6BL12 CPU 115SER – Micro PLC 32 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Interfase: PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, de las cuales 2xPWM, 50kHz, expandible, incl. software de programación WinPLC7lite
115-6BL22 CPU 115DP – Micro PLC 32 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Interfase: Profibus-DP slave, 12MBaud
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, de las cuales 2xPWM, 50kHz, expandible, incl. software de programación WinPLC7lite
115-6BL32 CPU 115SER – Micro PLC 32 I/O DC 24V, 16/24kB memoria de trabajo/carga, MP2I, MMC slot, reloj de tiempo real
Interfase: PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master
Periferia: DI 16xDC 24V, incluye 2 contadores, hasta 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, de las cuales 2xPWM, 50kHz, expandible, incl. software de programación WinPLC7lite

Módulos de expansión digitales

Modelo Descripción
123-4EH01 EM 123 – Módulo de expansión Digital DI 8xDC 24V, DO 8xDC 24V, 0,5A
123-4EJ01 EM 123 – Módulo de expansión Digital DI 16xDC 24V, DO 8xDC 24V, 0,5A
123-4EJ11 EM 123 – Módulo de expansión Digital DI 16xDC 24V, DO 8xrelays
123-4EJ20 EM 123 – Módulo de expansión Digital DI 16xAC 60…230V, DO 8xrelays
123-4EL01 EM 123 – Módulo de expansión Digital DI 16xDC 24V, DO 16xDC 24V, 0,5A

Entradas Digitales (Profibus-DP)

Modelo Descripción
151-4PH00 SM 151 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 16xDC 24V
151-6PH00 SM 151 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 16xDC 24V
151-6PL00 SM 151 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 32xDC 24V

Salidas Digitales (Profibus-DP)

Modelo Descripción
152-4PH00 SM 152 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DO 16xDC 24V, 1A
152-6PH00 SM 152 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DO 16xDC 24V, 1A
152-6PH50 SM 152 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DO 16xrelays
152-6PL00 SM 152 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DO 32xDC 24V, 1A

Entradas / Salidas Digitales (Profibus-DP)

Modelo Descripción
153-4PF00 SM 153 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DIO 8xDC 24V (DO 1A)
153-4PH00 SM 153 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 8xDC 24V, DO 8xDC 24V, 1A
153-6PH00 SM 153 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 8xDC 24V, DO 8xDC 24V, 1A
153-6PL00 SM 153 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 16xDC 24V, DO 16xDC 24V, 1A
153-6PL10 SM 153 – Profibus-DP slave, digital DC 24V, 12MBaud, address 1…99, DI 24xDC 24V, DO 8xDC 24V, 1A

Entradas / Salidas Digitales (CANopen)

Modelo Descripción
153-4CF00 SM 153 – CANopen slave, digital DC 24V, 1MBaud, address 0…99, DIO 8xDC 24V (DO 1A), Tx/Rx-PDO 10/10
153-4CH00 SM 153 – CANopen slave, digital DC 24V, 1MBaud, address 0…99, DI 8xDC 24V, DIO 4xDC 24V (DO 1A), DO 4xDC 24V, 1A, Tx/Rx-PDO 10/10
153-6CH00 SM 153 – CANopen slave, digital DC 24V, 1MBaud, address 0…99, DI 8xDC 24V, DIO 4xDC 24V (DO 1A), DO 4xDC 24V, 1A, Tx/Rx-PDO 10/10
153-6CL10 SM 153 – CANopen slave, digital DC 24V, 1MBaud, address 0…99, DI 24xDC 24V, DO 8xDC 24V, 1A, Tx/Rx-PDO 10/10

Instalación

Modelo Descripción
101-4FH50 CM101 8×11 clamps, pasivos

Accesorios

Modelo Descripción
290-0AA10 Conector de Bus
290-0AA20 Conector de Bus
290-1AF30 Riel DIN de 35mm, largo 530mm
292-1AF00 Conector frontal 10polos con cage clamps
