PLC VIPA 200V

El Sistema de Control Modular

PLC VIPA 200V

El Sistema de Control Modular

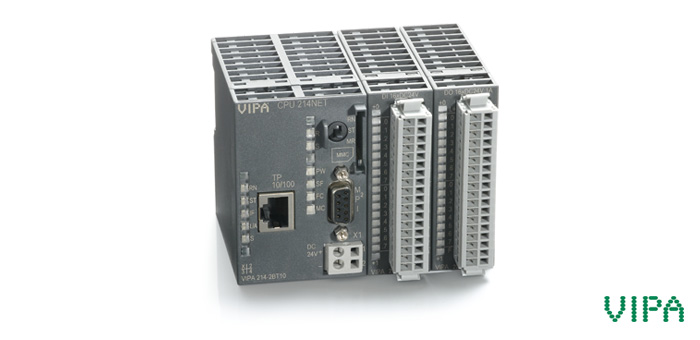

El PLC VIPA 200V es un sistema de control extremadamente compacto y modular, para aplicaciones centralizadas y descentralizadas. Debido a la gran variedad de módulos disponibles, puede utilizarse para todas las aplicaciones de rango medio.

Características del PLC VIPA 200V

  • Programable con Step®7 de Siemens
  • Programable con WinPLC7 de VIPA
  • Memoria de trabajo integrada – operación posible sin tarjeta de memoria adicional!
  • Memoria ROM integrada para programa y datos
  • Memoria RAM integrada con súper-capacitor
  • Soporta las tarjetas MMC estándar para almacenar programas y datos
  • Interfase Profibus-DP y MPI on board
  • Slot MMC
  • Reloj de tiempo real
  • Se puede expandir el sistema con hasta 32 módulos directamente al bus de la CPU en el mismo rack
  • Aplicaciones centralizadas y descentralizadas
  • Expansión modular sencilla
  • Diseño compacto
  • Conectores Cage Clamp sin tornillos
  • Conector frontal incluído
  • Montaje sobre riel DIN de 35mm
  • Certificación UL estándar

Módulos de expansión, CPUs y accesorios para PLC VIPA 200V

CPUs

Modelo Descripción
214-1BA02 CPU 214 – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
214-2BC02 CPU 214C – PLC CPU DC 24V, 32/40kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
214-2BM02 CPU 214DPM – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP master, 12MBaud, hasta 125 slaves
214-2BP02 CPU 214DP – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP slave, 12MBaud, address 1…125
214-2BS02 CPU 214SER – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP 2x RS232, ASCII, STX/ETX, 3964R con RK512
214-2BS12 CPU 214SER – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, modem conectable
214-2BS32 CPU 214SER – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master
214-2BT10 CPU 214NET – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Ethernet-CP 243, comunicación S7, RFC1006, TCP/IP, parametrizable con NetPro de Siemens
214-2CM02 CPU 214CAN – PLC CPU DC 24V, 48/80kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: CANopen master, 1MBaud, hasta 126 slaves
215-1BA02 CPU 215 – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
215-2BM02 CPU 215DPM – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP master, 12MBaud, hasta 125 slaves
215-2BP02 CPU 215DP – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP slave, 12MBaud, address 1…125
215-2BS02 CPU 215SER – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP 2x RS232, ASCII, STX/ETX, 3964R con RK512
215-2BS12 CPU 215SER – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, modem conectable
215-2BS32 CPU 215SER – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master
215-2BT10 CPU 215NET – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Ethernet-CP 243, comunicación S7, RFC1006, TCP/IP, parametrizable con NetPro de Siemens
215-2CM02 CPU 215CAN – PLC CPU DC 24V, 96/144kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: CANopen master, 1MBaud, hasta 126 slaves
216-1BA02 CPU 216 – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
216-2BM02 CPU 216DPM – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP master, 12MBaud, hasta 125 slaves
216-2BP02 CPU 216DP – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Profibus-DP slave, 12MBaud, address 1…125
216-2BS02 CPU 216SER – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: 2x RS232, ASCII, STX/ETX, 3964R con RK512
216-2BS12 CPU 216SER – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, modem conectable
216-2BS32 CPU 216SER – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master
216-2BT10 CPU 216NET – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: Ethernet-CP 243, comunicación S7, RFC1006, TCP/IP, parametrizable con NetPro de Siemens
216-2CM02 CPU 216CAN – PLC CPU DC 24V, 128/192kB memoria de trabajo/carga, MP2I, slot MMC, reloj de tiempo real
Interfase: CANopen master, 1MBaud, hasta to 126 slaves

Entradas / Salidas Digitales

Modelo Descripción
221-1BF00 SM 221 – Entradas Digitales DI 8xDC 24V
221-1BF10 SM 221 – Entradas Digitales DI 8xDC 24V, 0,2 ms
221-1BF20 SM 221 – Entradas Digitales DI 8xDC 24V, alarma
221-1BF30 SM 221 – Entradas Digitales ECO DI 8xDC 24V, para periferia descentralizada
221-1BF50 SM 221 – Entradas Digitales DI 8xDC 24V, NPN
221-1BH10 SM 221 – Entradas Digitales DI 16xDC 24V
221-1BH20 SM 221 – Entradas Digitales DI 16xDC 24V, incluye 2 contadores, hasta 10kHz
221-1BH30 SM 221 – Entradas Digitales ECO DI 16xDC 24V, para periferia descentralizada
221-1FD00 SM 221 – Entradas Digitales DI 4xAC/DC 90…230V
221-1FF20 SM 221 – Entradas Digitales DI 8xAC/DC 60…230V
221-1FF30 SM 221 – Entradas Digitales DI 8xAC/DC 24…48V
221-1FF40 SM 221 – Entradas Digitales DI 8xAC 230V, 20mA
221-1FF50 SM 221 – Entradas Digitales DI 8xAC/DC 180…265V
221-2BL10 SM 221 – Entradas Digitales DI 32xDC 24V
222-1BF00 SM 222 – Salidas digitales DO 8xDC 24V, 1A
222-1BF10 SM 222 – Salidas digitales DO 8xDC 24V, 2A
222-1BF20 SM 222 – Salidas digitales DO 8xDC 24V, 2A, 4 grupos por 2 salidas
222-1BF30 SM 222 – Salidas digitales ECO DO 8xDC 24V, 0,5A
222-1BH10 SM 222 – Salidas digitales DO 16xDC 24V, 1A
222-1BH20 SM 222 – Salidas digitales DO 16xDC 24V, 2A
222-1BH30 SM 222 – Salidas digitales ECO DO 16xDC 24V, 0,5A, para periferia descentralizada
222-1FD10 SM 222 – Salidas digitales DO 4xDC 400V/AC 230V, 0,5A, relays de estado sólido
222-1FF00 SSM 222 – Salidas digitales DO 8xDC 400V/AC 230V, 0,5A, relays de estado sólido
222-1HD10 SM 222 with DO 4xDC 30V/AC 230V, 5A, relays
222-1HD20 SM 222 – Salidas digitales DO 4xDC 30V/AC 230V, 5A, relays
222-1HF00 SM 222 – Salidas digitales DO 8xDC 30V/AC 230V, 5A, relays
222-2BL10 SM 222 – Salidas digitales DO 32xDC 24V, 1A, 2 grupos
223-1BF00 SM 223 – Entradas/Salidas digitales DIO 8xDC 24V (DO 1A)
223-2BL10 SM 223 – Entradas/Salidas digitales DI 16xDC 24V, DO 16xDC 24V, 1A

Entradas / Salidas Analógicas

Modelo Descripción
231-1BD30 SM 231 – Entradas analógicas ECO AI 4x12Bit, ±10V
231-1BD40 SM 231 – Entradas analógicas ECO AI 4x12Bit, 4…20mA
231-1BD53 SM 231 – Entradas analógicas AI 4x16Bit, U, I, R, TC, RTD
231-1BD60 SM 231 – Entradas analógicas AI 4x12Bit, 0/4..20mA aisladas
231-1BD70 SM 231 – Entradas analógicas AI 4x12Bit, ±10V aisladas
231-1BF00 SM 231 – Entradas analógicas AI 8x16Bit (2-wire), 4x16Bit (4-wire), 0..60 mV, TC, RTD
231-1FD00 SM 231 – Entradas analógicas RÁPIDAS AI 4x16Bit, U, I, 1ms
232-1BD30 SM 232 – Salidas analógicas ECO AO 4x12Bit, 0…10V, ± 10V
232-1BD40 SM 232 – Salidas analógicas ECO AO 4x12Bit, 0/4…20mA
232-1BD51 SM 232 – Salidas analógicas AO 4x12Bit, U, I
234-1BD50 SM 234 – Entradas/Salidas analógicas AI 2x12Bit, U, I, AO 2x12Bit, U, I
234-1BD60 SM 234 – Entradas/Salidas analógicas AI 3x12Bit, U, I, 1x12Bit, RTD, AO 2x12Bit, U, I
238-2BC00 SM 238C – Entradas/Salidas digitales, contador, Entradas/Salidas analógicas DI 12xDC 24V, 3 contadores, hasta 30kHz, DIO 4xDC 24V (DO 1A); AI 3x12Bit, U, I, 1x12Bit, RTD, AO 2x12Bit, U, I

Comunicaciones

Modelo Descripción
208-1CA00 IM 208CAN – CANopen master 1MBaud, hasta 126 slaves
208-1DP01 IM 208DP – Profibus-DP master RS485, 12MBaud, hasta 125 slaves
208-1DP11 IM 208DPO – Profibus-DP master fibra óptica, 12MBaud, hasta 125 slaves
240-1BA20 CP 240 – Procesador de comunicación PtP RS232, SubD 9 pol., STX/ETX, 3964R con RK512, Modbus master/slave ASCII/RTU
240-1CA20 CP 240 – Procesador de comunicación PtP RS485, STX/ETX, 3964R con RK512, Modbus master/slave ASCII/RTU
240-1DA10 CM 240 – Mini-switch 4xRJ45, Ethernet, 10/100MBit, Auto-negociación, Speed-auto-sensing, Auto MDI/MDIX crossover
240-1EA20 CP 240 – Procesador de comunicación EnOcean functransceiver, SMA jack, 868,3MHz, (por favor pedir antena por separado: 240-0EA00 ó 240-0EA10)
240-1FA20 CP 240 – Procesador de comunicación M-Bus master, potencial separado, hasta 6 slaves

Funciones

Modelo Descripción
250-1BA00 FM 250 – Módulo contador contador 2x32Bit (AB), hasta 1MHz, DO 2xDC 24V, 1A
250-1BS00 FM 250S – Módulo SSI 1xSSI, RS422, 12/24 Bit, 600KBaud, DO 2xDC 24V, 1A
253-1BA00 FM 253 – Módulos de posición motor paso a paso, 1 eje, RS422, DI 3xDC 24V, DO 2xDC 24V, 1A
254-1BA00 FM 254 – Módulos de posición Servo motor, 1 eje, encoder incremental, RS422, DI 3xDC 24V, DO 1xDC 24V, 1A
253-1CA01 IM 253CAN – CANopen slave DC 24V, 1MBaud, address 0…99, hasta 32 módulos
253-1CA30 IM 253CAN – CANopen slave ECO DC 24V, 1MBaud, address 1…125, hasta 8 módulos
253-1DN00 IM 253DN – DeviceNet slave DC 24V, 500KBaud, address 0…63, hasta 32 módulos
253-1DP01 IM 253DP – Profibus-DP slave DC 24V, 12MBaud, address 1…99, DP-V0, DP-V1, hasta 32 módulos
253-1DP11 IM 253DPO – Profibus-DP slave DC 24V, 12MBaud, fibra óptica, address 1…99, DP-V0, DP-V1, hasta 32 módulos
253-1DP31 IM 253DP – Profibus-DP slave ECO DC 24V, 12MBaud, address 1…125, DP-V0, DP-V1, hasta 8 módulos
253-1IB00 IM 253IBS – INTERBUS slave DC 24V, hasta 16 I/O módulos
253-1NE00 IM 253NET – Ethernet slave DC 24V, Ethernet RJ45, 10/100MBit, comunicación S5, Modbus TCP, hasta 32 módulos
253-2DP50 IM 253DPR – Profibus-DP slave DC 24V, 12MBaud, address 1…99, 2 canales redundante

Accesorios

Modelo Descripción
201-1AA00 CM 201 – Módulo Doble clamps 2×11 clamps, gris/gris
201-1AA10 CM 201 – Módulo Doble clamps 2×11 clamps, verde-amarillo/gris
201-1AA20 CM 201 – Módulo Doble clamps 2×11 clamps, rojo/azul
201-1AA40 CM 201 – Módulo 4-tier clamps 2×5 clamps gris/gris y 2x6polos rojo/azul
260-1AA00 IM 260 – Módulo Interfase – módulo básico para hasta 3 líneas de expansión
261-1CA00 IM 261 – Módulo Interfase – módulo de expansión para la 2da hasta la 4ta línea
240-0EA00 CP 240 – antena EnOcean, portable, incl. conector SMA
240-0EA10 CP 240 – antena EnOcean, base magnética, incl. 150cm cable y conector SMA
260-1XY05 Cable de conexión para módulos de interfase 0,5m
260-1CY10 Cable de conexión para módulos de interfase 1m
260-1XY15 Cable de conexión para módulos de interfase 1,5m
260-1XY20 Cable de conexión para módulos de interfase 2m
260-1XY25 Cable de conexión para módulos de interfase 2,5m
290-0AA10 Conector de Bus 1 módulo
290-0AA20 Conector de Bus 2 módulos
290-0AA40 Conector de Bus 4 módulos
290-0AA80 Conector de Bus 8 módulos
290-1AF 30 Riel DIN 35mm, largo 530mm
292-1AF00 Conector frontal, 10 polos con cage clamps
292-1AH00 Conector frontal, 10 polos con cage clamps
292-1XY00 Tarjetas identificadoras con cubierta transparente, 10 piezas
292-1XY10 Tarjetas identificadoras 10 hojas, 8 tarjetas cada una
292-1XY20 Tarjetas identificadoras 10 hojas, 108 tarjetas cada una
HB97D Manual Sistema 200V, alemán
HB97E Manual Sistema 200V, inglés
