PLC VIPA 300S – SPEED7

Sistema de control de alta velocidad

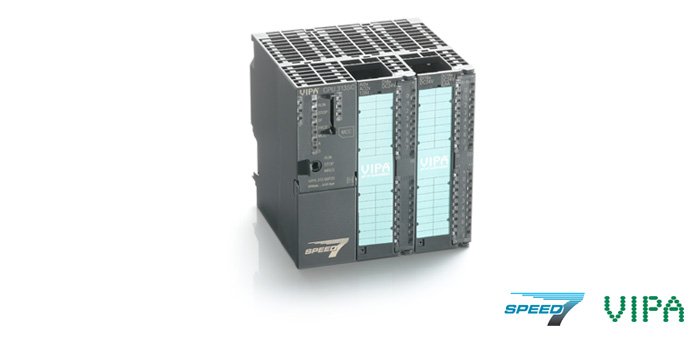

Basado en el procesador SPEED7 de VIPA, el PLC 300S es un sistema de control de alta velocidad, programable con STEP®7 de Siemens y compatible con módulos S300. Todas las CPU posen memoria integrada para programas y datos; por esta razón pueden operar sin tarjetas de memoria adicional. La memoria integrada puede expandirse con las memorias VIPA MCC. Todas las CPUs del Sistema SPEED7 están equipadas con puerto Ethernet, puerto MPI y un puerto RS485 configurable Profibus / Modbus / USS / 3964R /PtP. Debido a la alta performance y flexibilidad de configuración, el sistema SPEED7 es apropiado para aplicaciones de rango medio hasta aquellas de muy altos requerimientos.

Características del PLC VIPA 300S

  • Programable con Step®7 de Siemens o WinPLC7 de VIPA
  • Memoria de trabajo integrada – operación sin tarjetas de memoria adicional!
  • Extensión de memoria utilizando las Memory Configuration Cards (MCC) de Vipa
  • Soporta las tarjetas MMC estándar para almacenar programas y datos

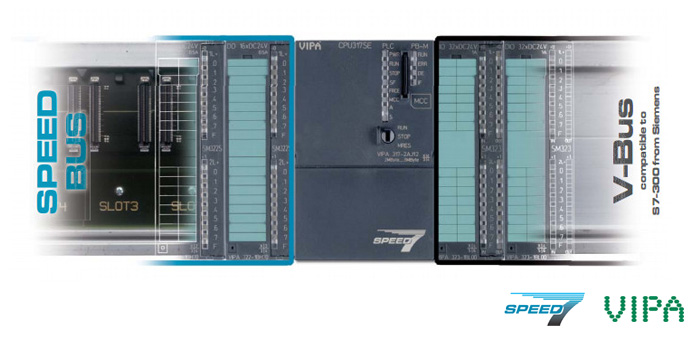

  • SPEED-Bus, para expansión de módulos de E/S o procesadores de comunicación de alta velocidad
  • Ethernet-, Profibus-DP, Modbus RTU, MPI, PtP, USS, 3964R incluidos – on board
  • Diseñado para ser compatible con la S7-300® de Siemens
  • Reloj de tiempo real
  • Soportan módulos de E/S VIPA y Siemens (en la misma configuración)
  • Aplicaciones centralizadas y descentralizadas
  • Permite hasta 32 módulos locales junto a la CPU sin IM
  • Compatibilidad entre sistemas! Los módulos del sistema 300V pueden ser utilizados con CPUs SPEED7.

Módulos de expansión, CPUs y accesorios para PLC VIPA 300S – SPEED7

CPUs

Modelo Descripción
312-5BE03 CPU 312SC – Speed7
memoria: 32kByte ampliable a 512kB (50% programa / 50% datos), 16 DI 24VCC + 8 DO 24VCC 0,5A / 2 contadores 10kHz, Puertos: MPI + Ethernet + PtP / Modbus / USS / 3964R
313-5BF03 CPU 313SC – Speed7
memoria: 64kByte ampliable a 512kB (50% programa / 50% datos), 24 DI 24VCC + 16 DO 24VCC 0,5A + 4 AI + 2AO + 1 Pt100, 3 contadores rápidos / Puertos: MPI + Ethernet + PtP / Modbus / USS / 3964R
313-6CF03 CPU 313SC – Speed7
memoria: 64kByte ampliable a 512kB (50% programa / 50% datos), 16 DI 24VCC + 16 DO 24VCC 0,5A / 3 contadores rápidos, Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R
314-6CF02 CPU 314ST/DPM – Speed7 / Speed Bus
memoria: 512kByte ampliable a 2MB (50% programa / 50% datos), 8…16 DI 24VCC + 8…0 DO 24VCC 0,5A + 4 AI + 2AO + 1 Pt100 + 4 contadores rápidos, Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R
314-6CG03 CPU 314SC/DPM – Speed7
memoria: 128kByte ampliable a 1MB (50% programa / 50% datos), 24 DI 24VCC, 8 DIO 24VCC, 16 DO 24VCC, 4 AI, 2AO, 1 Pt100 + 4 contadores rápidos, Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R
314-2BG03 CPU 314SE/DPS – Speed7
memoria: 128kByte ampliable a 512kB (50% programa / 50% datos), Puertos: MPI + Ethernet + Profibus DP slave / PtP / Modbus / USS / 3964R
315-2AG12 CPU 315SB/DPM – Speed7
memoria: 1MByte ampliable a 2MB (50% programa / 50% datos), Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R
315-4NE12 CPU 315SN/NET – Speed7
memoria: 1MByte ampliable a 2MB (50% programa / 50% datos), Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R + Ethernet CP343 integrado con RFC1006, para 8 conexiones – comunicación TCP/IP y S7
317-2AJ12 CPU 317SE/DPM – Speed7 / Speed Bus
memoria: 2MByte ampliable a 8MB (50% programa / 50% datos), Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R
317-4NE12 CPU 317SN/NET – Speed7 / Speed Bus
memoria: 2MByte ampliable a 8MB (50% programa / 50% datos), Puertos: MPI + Ethernet + Profibus DP / PtP / Modbus / USS / 3964R + Ethernet CP343 integrado con RFC1006, para 64 conexiones – comunicación TCP/IP y S7

Entradas / Salidas Digitales

Modelo Descripción
321-1BH01 SM 321 – Entradas Digitales
DI 16xDC 24V
321-1BL00 SM 321 – Entradas Digitales
DI 32xDC 24V, dos grupos
321-1BH70 SM 321S – FAST Entradas Digitales – SPEED-Bus
DI 16xDC 24V, parametrizable 2,56µs…40ms
322-1BF01 SM 322 – Salidas Digitales
DO 8xDC 24V, 2A, dos grupos
322-1BH01 SM 322 – Salidas Digitales
DO 16xDC 24V, 1A, dos grupos
322-1BH41 SM 322 – Salidas Digitales
DO 16xDC 24V, 2A, dos grupos
322-1BL00 SM 322 – Salidas Digitales
DO 32xDC 24V, 1A, cuatro grupos
322-1HH00 SM 322 – Salidas Digitales
DO 16xrelays, DC 24V/AC 230V, 5A, dos grupos
322-5FF00 SM 322 – Salidas Digitales
DO 8xAC 120/230V, 2A, potential separado por canal
322-1BH70 SM 322S – FAST Salidas Digitales – SPEED-Bus
DO 16xDC 24V, 0,5A, 100kHz
323-1BH00 SM 323 – Entradas/Salidas Digitales
DIO 16xDC 24V (DO 1A), dos grupos
323-1BL00 SM 323 – Entradas/Salidas Digitales
DI 16xDC 24V, DO 16xDC 24V, 1A, uno o dos grupos
323-1BH70 SM 323S – FAST Entradas/Salidas Digitales – SPEED-Bus
DIO 16xDC 24V (DO 0,5A), DI parametrizable 2,56µs…40ms, DO 100kHz

Entradas / Salidas Analógicas

Modelo Descripción
331-1KF01 SM 331 – Entradas Analógicas AI 8x13Bit, U, I, R, RTD, para conector frontal de 40 polos
331-7KB01 SM 331 – Entradas Analógicas AI 2x12Bit, U, I, R, TC, RTD
331-7KF01 SM 331 – Entradas Analógicas AI 8x12Bit, U, I, R, TC, RTD
331-7AF70 SM 331S – FAST Entradas Analógicas – SPEED-Bus AI 8x16Bit, ±20mA (interrupt capability), 100µs, parameterizable on request: 32kByte, Cache memory per channel to Trigger.
331-7BF70 SM 331S – FAST Entradas Analógicas – SPEED-Bus AI 8x16Bit, ±10V(interrupt capability), 100µs, parameterizable on request: 32kByte, Cache memory per channel to Trigger.
332-5HB01 SM 332 – Salidas Analógicas AO 2x12Bit, U, I
332-5HD01 SM 332 – Salidas Analógicas AO 4x12Bit, U, I

Comunicaciones

Modelo Descripción
353-1CA00 IM 353CAN – CANopen slave DC 24V, 1MBaud, address 1…99, hasta 32 módulos
353-1DP01 IM 353DP – Profibus-DP slave DC 24V, 12MBaud, address 1…99, hasta 32 módulos, configuración via GSD-file de VIPA

SPEED-Bus

Modelo Descripción
307-1BA00 PS 307 – Fuente de alimentación AC 100/240V, DC 24V, 2,5A
307-1FB70 PS 307 – Fuente de alimentación – SPEED7 DC 24V, 6…12A, para SPEED-Bus
307-1EA00 PS 307 – Fuente de alimentación AC 100/240V, DC 24V, 5A
307-1KB00 PS 307 – Fuente de alimentación AC 100/240V, DC 24V, 10A
355-3SD00 FM 355 – Módulo de control de temperatura 4 canales, entradas de medida de corriente/tensión
355-3SD10 FM 355 – Módulo de control de temperatura 4 canales, entradas de medida de thermo element/Pt100
355-3SF00 FM 355 – Módulo de control de temperatura 8 canales, entradas de medida de corriente/tensión
355-3SF10 FM 355 – Módulo de control de temperatura 8 canales, entradas de medida de thermo element/Pt100
355-4SD00 FM 355 – Módulo de control de temperatura 4 canales con salidas 8x DIO DC 24V (DO 0,5A), entradas de medida de corriente/tensión
355-4SD10 FM 355 – Módulo de control de temperatura 4 canales con salidas 8x DIO DC 24V (DO 0,5A), entradas de medida de thermo element/Pt100
355-4SF00 FM 355 – Módulo de control de temperatura 8 canales con salidas 24x DIO DC 24V (DO 0,5A), entradas de medida de corriente/tensión
355-4SF10 FM 355 – Módulo de control de temperatura 8 canales con salidas 24x DIO DC 24V (DO 0,5A), entradas de medida de thermo element/Pt100
342-1CA70 CP 342S CAN – CANopen master – SPEED-Bus 1MBaud, hasta 126 slaves
342-1DA70 CP 342S DP – Profibus-DP master – SPEED-Bus 12MBaud, hasta 125 slaves
342-1IA70 CP 342S IBS – Interbus master – SPEED-Bus 500KBaud, hasta 128 slaves
343-1EX71 CP 343S TCP/IP – Ethernet-CP 343 – SPEED-Bus Comunicación S7, RFC1006, H1, TCP/IP, UDP, hasta 16 conexiones

Accesorios

Modelo Descripción
342-0IA00 CP 342 IBS – Módulo de Configuración/Diagnóstico para 342-1IA70, LC display, 7 botones, cable 0,5m
390-1AB60 Riel DIN 160mm
390-1AE80 Riel DIN 482mm
390-1AF30 Riel DIN 530mm
390-1AJ30 Riel DIN 830mm
390-9AB60 Riel DIN 160mm, VE 100 piezas
390-9AE80 Riel DIN 482mm, VE 32 piezas
390-9AF30 Riel DIN 530mm, VE 32 piezas
390-9AJ30 Riel DIN 830mm, VE 20 piezas
390-9BC00 Riel DIN 2m, VE 10 piezas
391-1AF10 BP 391 SPEED-Bus, DIN rail, 530mm, 2xEs
391-1AF30 BP 391 SPEED-Bus, DIN rail, 530mm, 6xEs
391-1AF50 BP 391 SPEED-Bus, DIN rail, 530mm, 10xEs
392-1AJ00 Conector frontal, 20polos con contacto por tornillos
392-1AM00 Conector frontal, 40polos con contacto por tornillos
392-1BJ00 Conector frontal, 20polos con cage clamps
392-1BM00 Conector frontal, 40polos con cage clamps
392-9AJ00 Conector frontal, 20polos con contacto por tornillos Eco pack: 100piezas
392-9AM00 Conector frontal, 40polos con contacto por tornillos Eco pack: 100piezas
HB141D Manual Sistema 300S, alemán
HB141E Manual Sistema 300S, inglés
953-1LE00 MCC – Tarjeta de extensión de memoria 32kByte para CPUs SPEED7, 16kByte programa/16kByte datos
953-1LF00 MCC – Tarjeta de extensión de memoria 64kByte para CPUs SPEED7, 32kByte programa/32kByte datos
953-1LG00 MCC – Tarjeta de extensión de memoria 128kByte para CPUs SPEED7, 64kByte programa/64kByte datos
953-1LH00 MCC – Tarjeta de extensión de memoria 256kByte para CPUs SPEED7, 128kByte programa/128kByte datos
953-1LJ00 MCC – Tarjeta de extensión de memoria 512kByte para CPUs SPEED7, 256kByte programa/256kByte datos
953-1LK00 MCC – Tarjeta de extensión de memoria 1MByte para CPUs SPEED7, 512kByte programa/512kByte datos
953-1LL00 MCC – Tarjeta de extensión de memoria 2MByte para CPUs SPEED7, 1MByte programa/1MByte datos
953-1LM00 MCC – Tarjeta de extensión de memoria 4MByte para CPUs SPEED7, 2MByte programa/2MByte datos
953-1LP00 MCC – Tarjeta de extensión de memoria 8MByte para CPUs SPEED7, 4MByte programa/4MByte datos
