PLC modular

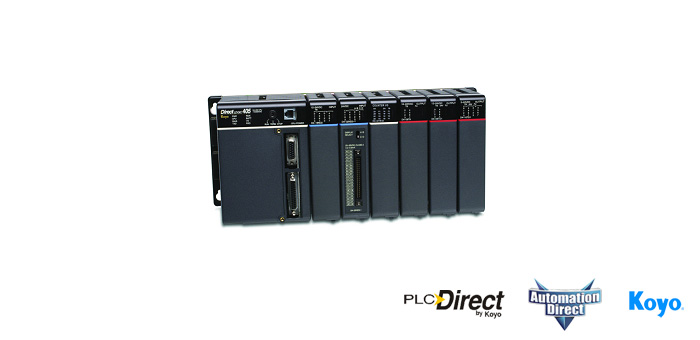

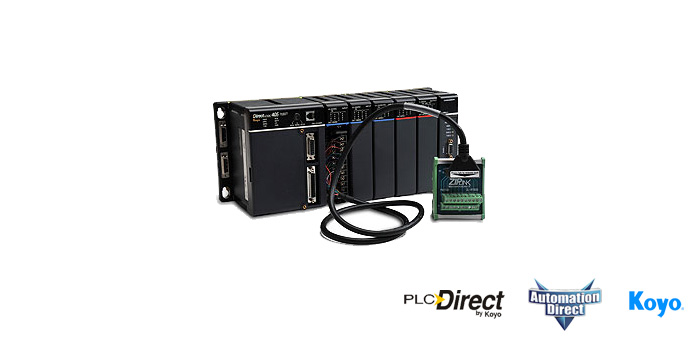

El DL405 es el más grande de los PLC DirectLOGIC. Es 100% compatible con Texas Instruments TI405 y Siemens Simatic TI405. Se trata de un PLC con bastante tiempo en el mercado actualizado con nuevos desarrollos.
| MODELO | MODELO ANTERIOR | DESCRIPCIÓN |
|---|---|---|
| D4-430 | TI 425 | CPU D4-430 3,5 K EEPROM programa/ 2 ports- 110/220V C.A. |
| D4-440 | TI 435 | CPU D4-440 15,5 K programa (cartucho)- 2 ports – 110/220V C.A. |
| D4-450 | CPU D4-450 – 110/220V C.A. | |
| D4-440DC-1 | CPU D4-440 15,5 K programa (cartucho)- 2 ports – 24V C.C. | |
| D4-450DC-1 | CPU D4-450 – 24V C.C. |
| MODELO | MODELO ANTERIOR | DESCRIPCIÓN |
|---|---|---|
| D4-08ND3S | U-50N | 8 entradas ± 24/48 VCC |
| D4-16ND2 | U-05N | 16 entradas -12/24 VCC |
| D4-16ND2F | U-05NH | 16 entradas -12/24 VCC (rápido) |
| D4-32ND3-1 | U-08N | 32 entradas ±24 VCC |
| D4-32ND3-2 | U-38N | 32 entradas ± 5/12 VCC |
| D4-64ND2 | 64 entradas -24 VCC | |
| D4-08NA | U-20N | 8 entradas 110/220 VCA |
| D4-16NA | U-25N | 16 entradas 110 VCA |
| D4-16NA-1 | 16 entradas 220 VCA | |
| D4-16NE3 | U-55N | 16 entradas ± 12/24 VCC/CA |
| F4-08NE3S | 405-8HDCN | 8 entradas ± 90 a 150VCC / CA aisladas |
| D4-08TD1 | U-12T | 8 salidas -12/24 VCC 2A |
| F4-08TD1S | 405-8HDCT | 8 salidas 24/150 VCC 2A |
| D4-16TD1 | U-15T | 16 salidas -5/24VCC 0,5 A (colector abierto NPN) |
| D4-16TD2 | U-55T | 16 salidas +12/24 VCC 0,5A (emisor NPN) |
| D4-32TD1 | U-18T | 32 salidas -5/24VCC 0,2 A (colector abierto NPN) |
| D4-32TD1-1 | U-38T | 32 salidas -5/15VCC 0,09A (colector abierto NPN) |
| D4-32TD2 | U-58T | 32 salidas +12/24 VCC 0,2 A (colector abierto PNP) |
| D4-64TD1 | 64 salidas -5/24 VCC 0,1A (colector abierto NPN) | |
| D4-08TA | U-20T | 8 salidas 18/220 VCA 2A TRIAC |
| D4-16TA | U-25T | 16 salidas 18/220 VCA 0,5 A TRIAC |
| D4-08TR | U-01T | 8 salidas a relé 2A |
| F4-08TRS-1 | 405-9RLY-I | 8 salidas a relé 10A |
| F4-08TRS-2 | 405-8RLY-I | 8 salidas a relé 5A |
| D4-16TR | U-05T | 16 salidas a relé 1A |
| MODELO | MODELO ANTERIOR | DESCRIPCIÓN |
|---|---|---|
| F4-04AD | U-01AD | 4 entradas 0-5V/0-10V/1-5V/± 5V/±10V/0-20mA/4-20mA |
| F4-04ADS | 405-8ADC-S | 4 entradas 0-5V/0-10V/1-5V/± 5V/±10V/0-20mA/4-20mA aisladas |
| F4-08AD | 405-8ADC | 8 entradas 0-5V / 0-10 V / 1- 5V / ± 10V / 0-20 mA / 4-20mA |
| F4-16AD-1 | 16 entradas 4-20mA | |
| F4-16AD-2 | 16 entradas 0-5V / 0-10V | |
| D4-02DA | U-01DA | 2 salidas 0-10V / 1-5V / 4-20mA |
| F4-04DA | 405-DAC-2 | 4 salidas 0-5V / 0-10V / ±5V/ ± 10 V / 0-20mA /4-20mA (sink) – consultar / obsoleto |
| F4-04DA-1 | 4 salidas 4-20mA | |
| F4-04DA-2 | 4 salidas 0-5V / 0-10V / ±5V/ ± 10 V | |
| F4-04DAS-1 | 4 salidas 4-20mA / resolución 16 bits – aisladas | |
| F4-04DAS-2 | 4 salidas 0-5V / 0-10V / resolución 16 bits – aisladas | |
| F4-08DA-1 | 8 salidas 4-20mA (12 bits) | |
| F4-08DA-2 | 8 salidas 0-5V / 0-10V (12 bits) | |
| F4-16DA-1 | 16 salidas 4-20mA (12 bits) | |
| F4-16DA-2 | 16 salidas 0-5V / 0-10V (12 bits) | |
| F4-08RTD | 8 entradas RTD | |
| F4-08THM-J ó -K | 8 entradas de termocupla J ó K | |
| F4-08THM | 8 entradas de termocupla (configurable) |
| MODELO | MODELO ANTERIOR | DESCRIPCIÓN |
|---|---|---|
| D4-DCM | U-01DM | Módulo de comunicación RS 232/ RS 422 |
| H4-ECOM | Módulo master ó esclavo Ethernet | |
| H4-ECOM-F | Módulo master ó esclavo Ethernet fibra óptica | |
| F4-MAS-MB | Módulo master Modbus | |
| F4-CP128-1 | 26 MHZ- 128K RAM- 2 ports RS 232 / RS485/422 | |
| F4-CP128-T | 405-12ABM-TM | 16 MHZ- 128K RAM- modem telefónico +2 ports RS 232 / RS485/422 |
| H4-EBC | Controlador de base Ethernet | |
| H4-EBC-F | Controlador de base Ethernet – fibra óptica | |
| H24-EBC-M | Manual módulos H4-EBC | |
| D4-INT | U-01NI | 8 entradas de interrupción |
| D4-HSC | U-01Z | Contador 100 kHz |
| H4-CTRIO | Contador de alta velocidad + salidas de pulsos | |
| F4-16PID | 405-16PID | 16 lazos PID ( coprocesador) |
| F4-4LTC | 4 lazos de temperatura | |
| F4-CT | Transformador de corriente para F4-4LTC | |
| F4-8MPI | 8 entradas pulsos pick-up magnético ( inteligente) | |
| D4-16SIM | Simulador de entradas | |
| D4-FILL | Módulo vacío para slot libre |
| MODELO | MODELO ANTERIOR | DESCRIPCIÓN |
|---|---|---|
| D4-EX | 405-IOEX | Expansión local – 110/220 VCA |
| D4-EXDC | 405DC-IOEX | Expansión local – 24 VCC |
| D4-EXCBL-1 | Cable de expansión 1 metro | |
| D4-EXCBL-2 | Cable de expansión 0,5m | |
| D4-04B-1 | Base 4 slots (local o expansión) | |
| D4-06B-1 | Base 6 slots (local o expansión) | |
| D4-08B-1 | Base 8 slots (local o expansión) | |
| H4-ERM | Controlador Ethernet master (se instala en base local). Conexión por cable | |
| H4-ERM-F | Controlador Ethernet master (se intala en base local). Conexión por fibra óptica | |
| D4-RM | 405-LIC | Módulo master (local) |
| D4-RS | 405-RIC | Módulo remoto (110/220VCA) |
| D4-RSDC | 405-DCRIC | Módulo remoto (24 VCC) |
| D4-RAM-1 | G-03M | Memoria RAM 7,5 K con batería |
| D4-RAM-2 | Memoria RAM 15,5 K con batería | |
| D4-UV-1 | G-14M | Memoria UVPROM 7,5 K |
| D4-UV-2 | Memoria UVPROM 15,5 K | |
| D4-EE-2 | Memoria EEPROM 15,5 K | |
| D3-D4-BAT | Batería para DL305 y DL405 | |
| D4-MC-BAT | Batería de repuesto para cartucho de memoria RAM |
